電動歯ブラシOral-B(BROWN)のバッテリーが寿命を迎えました。 充電しても動きませんが、充電器はまだ大丈夫なようです。　　　　 高周波を発振して非接触で本体を充電するのですがどのくらいの 周波数を使っているのか興味の有るところです。

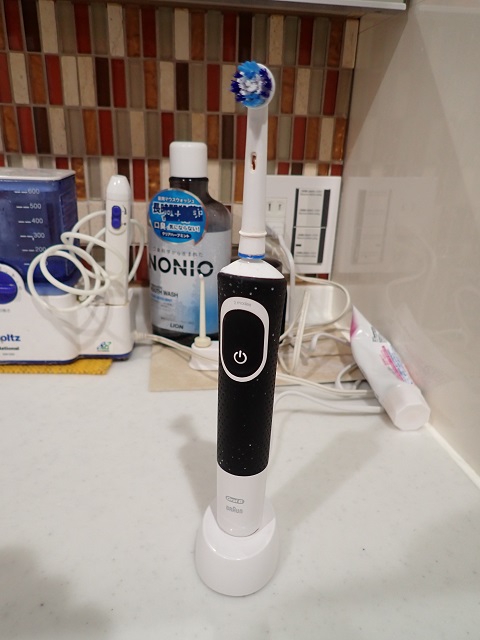

Oral-Bの本体です。

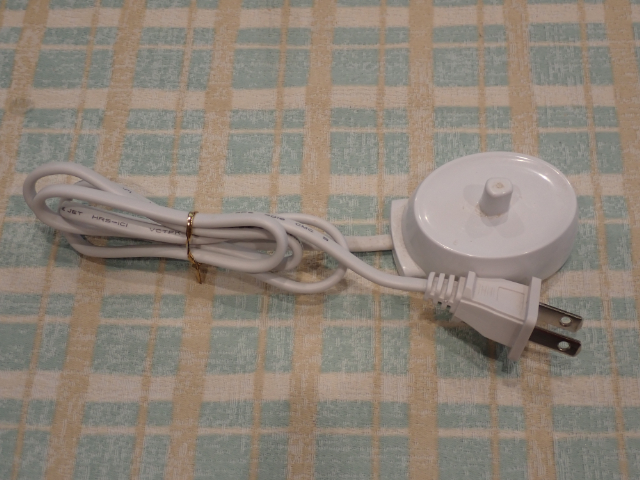

これが充電器です。

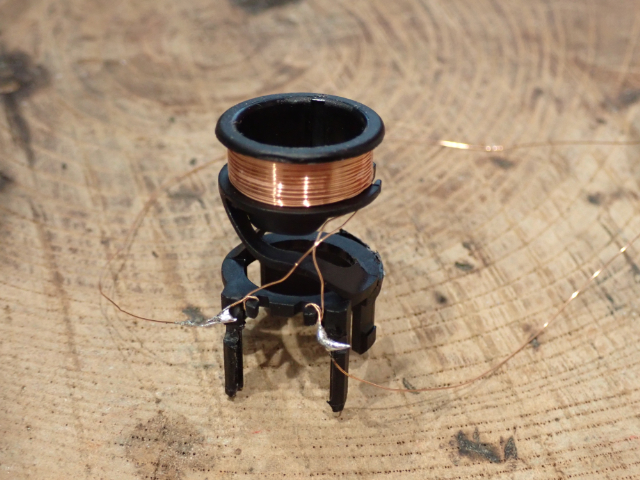

本体に内蔵されていた発電コイルです。

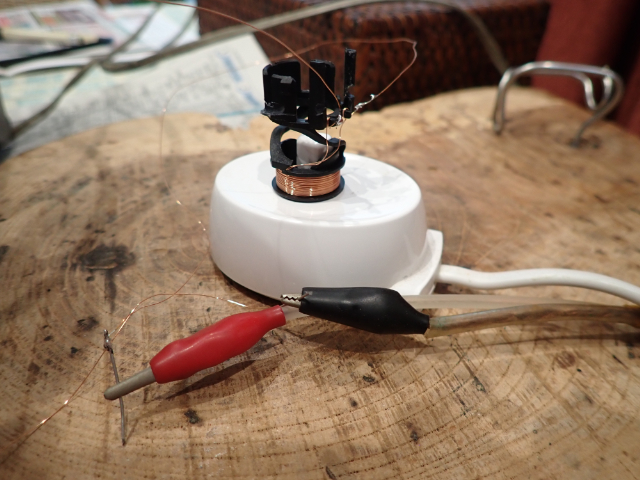

充電器に乗せてオシロスコープに繋ぎます。

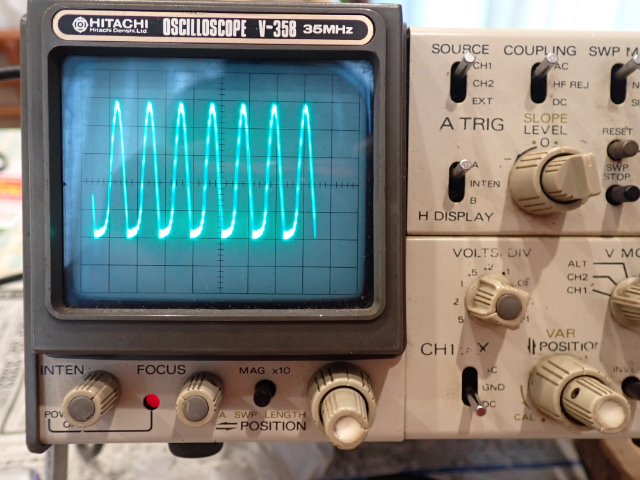

オシロの目盛りから周期は22msec,電圧は+15V,-10Vと読めます。


発振周波数は1,000,000÷22=45,454Hz=45.5KHzとなります。
